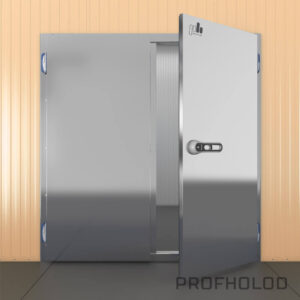

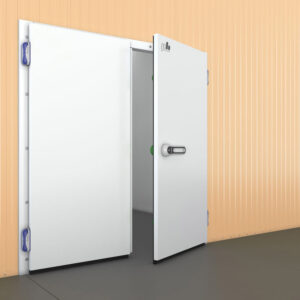

Распашные двустворчатые холодильные двери РДД «ПрофХолод»

Описание

Распашные двустворчатые двери (РДД) - теплоизоляционные двери для холодильных и морозильных камер. Производятся из сэндвич панелей с пенополиуретановым наполнителем.

Двустворчатые двери обеспечивают более широкий дверной проем и идеальны для применения в камерах, обслуживаемых погрузчиками и тележками. Холодильные двустворчатые двери «ПрофХолод» доступны в различных размерах, возможно изготовление по индивидуальным размерам заказчика. Двери укомплектованы фурнитурой европейского производства (Италия, Испания, Германия - на выбор заказчика).

Распашные двустворчатые двери используются при ширине дверного проема более 1400 мм. Такие проемы используются в холодильных камерах, рассчитанных на хранение и заморозку крупногабаритной продукции. При одной открытой одной створке распашные двустворчатые двери могут использоваться как обычная распашная дверь, а при открытых двух створках РДД позволяют перевозить габаритные грузы на тележках.

Распашные двустворчатые двери применяются на следующих объектах:

• Промышленные средне- и низкотемпературные холодильные камеры
• Холодильные склады любого типа
• В условиях влажности 80% и температуры от -35…+45°С с небольшой продолжительностью влажности
• Помещения для хранения габаритной тары и продукции
• Помещения с высокой проходимостью
• Помещения, где грузы переносят вручную или перевозят с помощью тележек
• В местах отсутствия пыли, песка, и прочих сыпучих материалов

Варианты исполнения:

• с немецкой фурнитурой «Райбах» (Rahrbach), «Стюв» (Stuv)
• с итальянским замком «Эм-Ти-Аш» (MTH)
• с порогом / без порога
• с левой или правой створкой открывания (по умолчанию открывающаяся створка правая)
• средне- или низкотемпературного исполнения

Конструкция холодильных двустворчатых дверей РДД

Дверное полотно

Дверное полотно, включая торцы панели, изготовлено из стального листа толщиной 0,5 мм, что (в отличие от торцевых пластиковых профилей) позволяет выдерживать механические удары и нагрузки. В качестве наполнителя используется жесткий пенополиуретан производства R&D центра Профхолод. Плотность пены до 50 кг/м3.

Варианты исполнения покрытия:

• Оцинкованная сталь, окрашенная полимерной краской белого цвета (RAL 9003). По желанию заказчика возможно исполнение в любом другом цвете согласно каталогу цветов RAL;
• Неокрашенная оцинкованная сталь;
• Нержавеющая сталь Aisi 430 (для непищевых продуктов);
• Нержавеющая сталь Aisi 304 (для пищевых продуктов);
• Пищевая сталь с ламинированным покрытием Food Safe.

Защиту дверного полотна от повреждений обеспечивает специальная полиэтиленовая пленка толщиной 50 мкм, которая свободно удаляется после монтажа.

Уплотнитель

Уплотнители для дверей представляют собой ленточные герметизирующие прокладки из пористой резины EPDM (на основе этиленпропилендиеновых мономеров) с нанесенным слоем липкого армированного клея, защищенного протекторной бумагой.

Дверная рама

Стандартная накладная рама изготавливается из листовой холоднокатаный стали толщиной 2 мм и красится порошковой эмалевой краской в белый цвет (RAL 9003). Так же мы предлагаем возможность изготовления рамы из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проёма с помощью крепёжного набора, который входит в комплект двери.

Размеры металлической рамы зависят от размеров светового проёма:

• Ширина рамы = ширина светового проёма + 240 мм
• Высота рамы = высота светового проёма + 120 + высота порога

Фурнитура

«ПрофХолод» предлагает два варианта фурнитуры для распашных двустворчатых дверей.

Двери стандартной серии:

Петли MTH (Италия), замок MTH (Италия). Внутренняя створка фиксируется шпингалетами из гальванизированного металла.

Двери серии R:

1. - дверная металлическая петля с регулировками в 3-х плоскостях
2. - наружная поворотная ручка со встроенным замком
3. - внутренняя поворотная ручка аварийного открывания и дополнительный затвор для дверей высотой более 2400 мм

Замок немецкой компании «Райбах» (Rahrbach) устанавливается на холодильные и морозильные двери до 5 метров высотой за счет дополнительной точки закрывания.

Неподвижная створка двери закрывается специальной ручкой немецкого производителя «Стюв» (Stuv). При повороте рычага дверь фиксируется одновременно двумя металлическими стержнями вверх и вниз, что делает закрывание простым и удобным.

Механизмы фурнитуры выполнены из металла и закрыты пластиковым корпусом. Рычажный тип ручки износоустойчив, продлевает срок эксплуатации конструкции.

На двери высотой свыше 2400 мм устанавливаются дополнительные запоры, которые обеспечивают равномерный прижим.

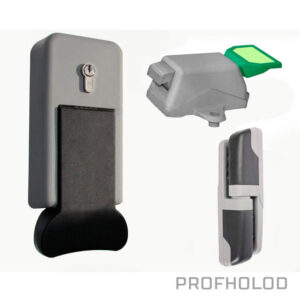

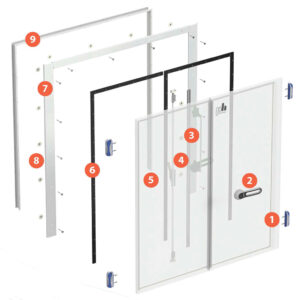

1. Петля «Rahrbach» для РДД R предназначена для навеса дверного полотна распашных дверей на раму (проем). Положение полотна регулируется в трех направлениях (3D). Корпус петли выполнен из металла. Петля обеспечивает подъем полотна при открывании для предотвращения протирания нижнего уплотнителя об пол.

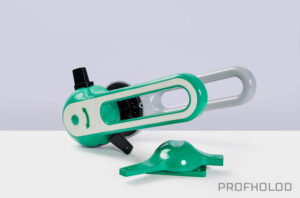

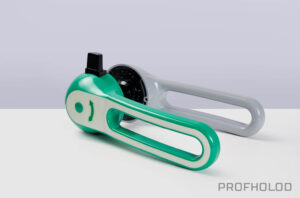

2. Комплект ручек/рычага с замком и ответной частью «Rahrbach» состоит из внешней и внутренней ручки. Замок «Райбах» изготовлен из морозоустойчивых композитных материалов. В соответствии с европейскими требованиями безопасности замок оборудован антиблокировочным устройством, которое позволяет открыть дверь изнутри при случайном запирании. Механизм ручки выполнен из металла и закрыт пластиковым корпусом. Ручка устанавливается на дверях толщиной 80, 100, 120 и 150 мм.
3. Дополнительный запор «Rahrbach» применяется в качестве дополнительной точки закрывания для равномерного прижима полотна двери. Устанавливается на дверях высотой свыше 2400 мм на расстоянии 1000 мм от внутренней ручки или рычага.

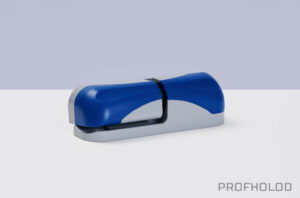

4. Комплект ручки «Стюв» для вспомогательной створки состоит из ручки и стержней с нержавеющими наконечниками и предназначен для фиксации неподвижной створки двустворчатых дверей. Входит в базовую комплектацию РДД R.
5. Дверное полотно в стандартной комплектации полотно двери изготовлено из оцинкованного стального листа толщиной 0,5 мм с многослойной защитой из антикоррозийного покрытия, грунтовки и защитно-декоративного слоя полиэфирной краски белого цвета RAL 9003. Толщина покрытия — 25 мкм. Теплоизоляция обеспечивается за счет наполнителя дверей: высококачественного жесткого пенополиуретана (PUR) плотностью до 50 кг/м3.
6. Уплотнитель двойной резиновый Fermod 67 предназначен для герметизации дверного полотна распашных дверей с проемом (рамой). Производитель — Fermod (Франция).
7. Рама жесткая накладная профильная рама производится из холоднокатаного стального листа толщиной 2 мм, окрашенного порошковой краской.
8. Комплект крепления м8-пвх применяется для крепления дверной рамы к сэндвич-панели. В комплект входят: гайка Эриксона, армированная термогайка, термошайба и шпилька.
9. Обрамление дверного проема состоит из двух металлических уголков толщиной 0,5 мм, соединенных пластиковым профилем, который гарантирует разрыв мостов холода.

ОРИГИНАЛЬНОСТЬ СЕКРЕТА ЗАМКА НА ДВЕРЯХ ОДНОЙ ПАРТИИ НЕ ГАРАНТИРУЕТСЯ

 В нашем каталоге представлены холодильные двери РДД различных размеров, полностью готовые к установке. Также возможно изготовление холодильных дверей с учетом всех требований эксплуатации.

Помимо продажи дверей для холодильных камер, производственных помещений наша компания осуществляет монтаж, в том числе и демонтаж ранее установленных. Возможен и предварительный выезд специалистов для замера проемов. Подробнее об услугах по установке холодильных дверей здесь

Премиальные распашные двери серии S/R - буклет скачать

Двери двустворчатые распашные РДД - паспорт скачать
